Für technischen Produktsupport:

1.Bitte schließen Sie sich dem RetroScaler Discord an:Discord.gg/aryJd43VWJ

2.Bitte besuchen Sie den offiziellen RetroScaler Store, um den Kundendienst zu kontaktieren.

3.E-Mail :barry@retroscaler.com

4.Besuchen Sie den RetroScaler auf Youtube, um weitere Videos des verwendeten Produkts zu sehen.

( https://www.youtube.com/@RetroScalerOffcial)

für Retro-Spielekonsolen

Achtung:

1.RetroScaler2XUnterstützt nicht alle PAL-M-Konsolen in Brasilien und die Konsole der SFC-PAL-Version.

2.RetroScaler2X UnterstützungKomponente / AV/ SVSignaleingang.Bitte prüfen Sie vor dem Kauf, ob Ihre Spielekonsole diese drei Videosignale ausgeben kann.

(Retroscaler2x unterstützt keinen RGBS-Signaleingang, daher verwenden Sie kein RGBS-Kabel, um damit zu verwenden.)

3.Wenn Sie Retroscaler2x verwenden, schließen Sie es bitte direkt an die Spielekonsole und den Fernseher an.Verwenden Sie damit keinen anderen Signalkonverter.

4.Wenn Sie RetroScaler2x verwenden, schließen Sie bitte nicht mehrere Signale gleichzeitig an.

5.Wenn Sie hohe Anforderungen an die Spielqualität haben, können Sie dies berücksichtigenOSSC.

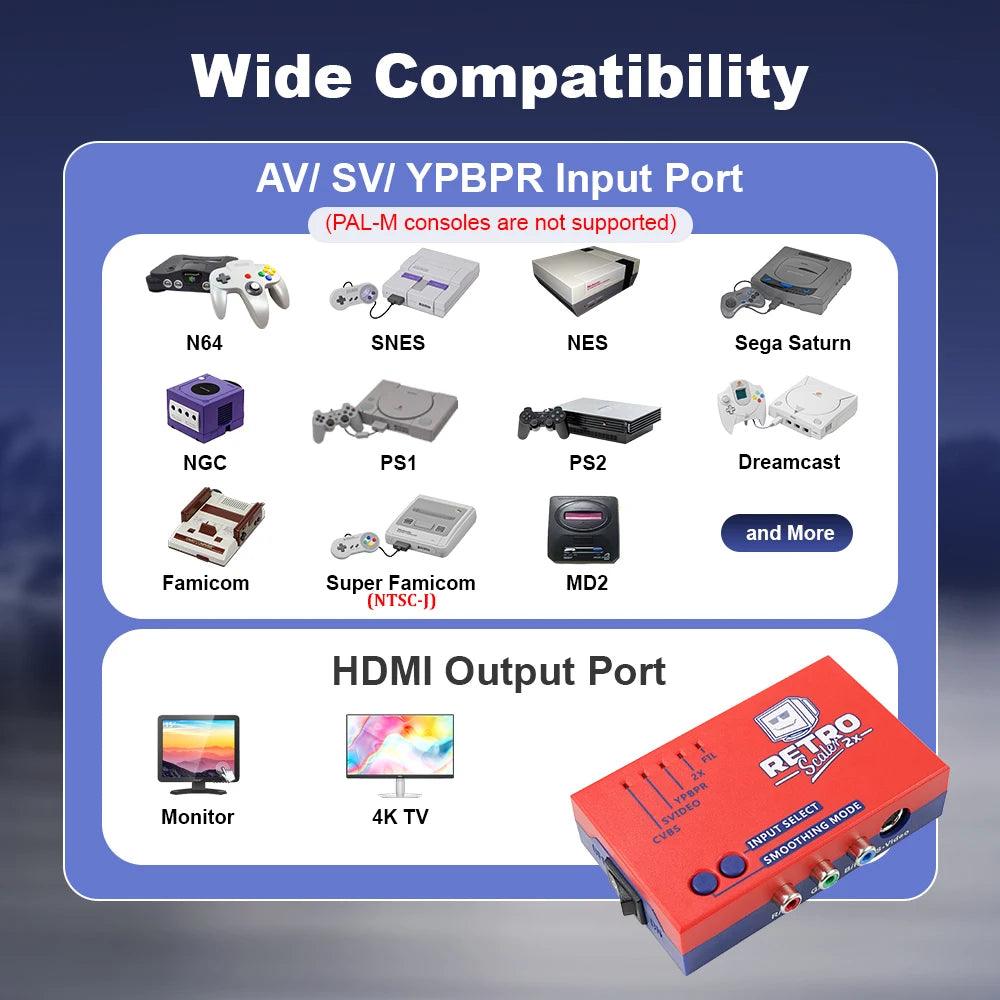

RetroScaler2x unterstützte Konsole (aber nicht beschränkt auf):

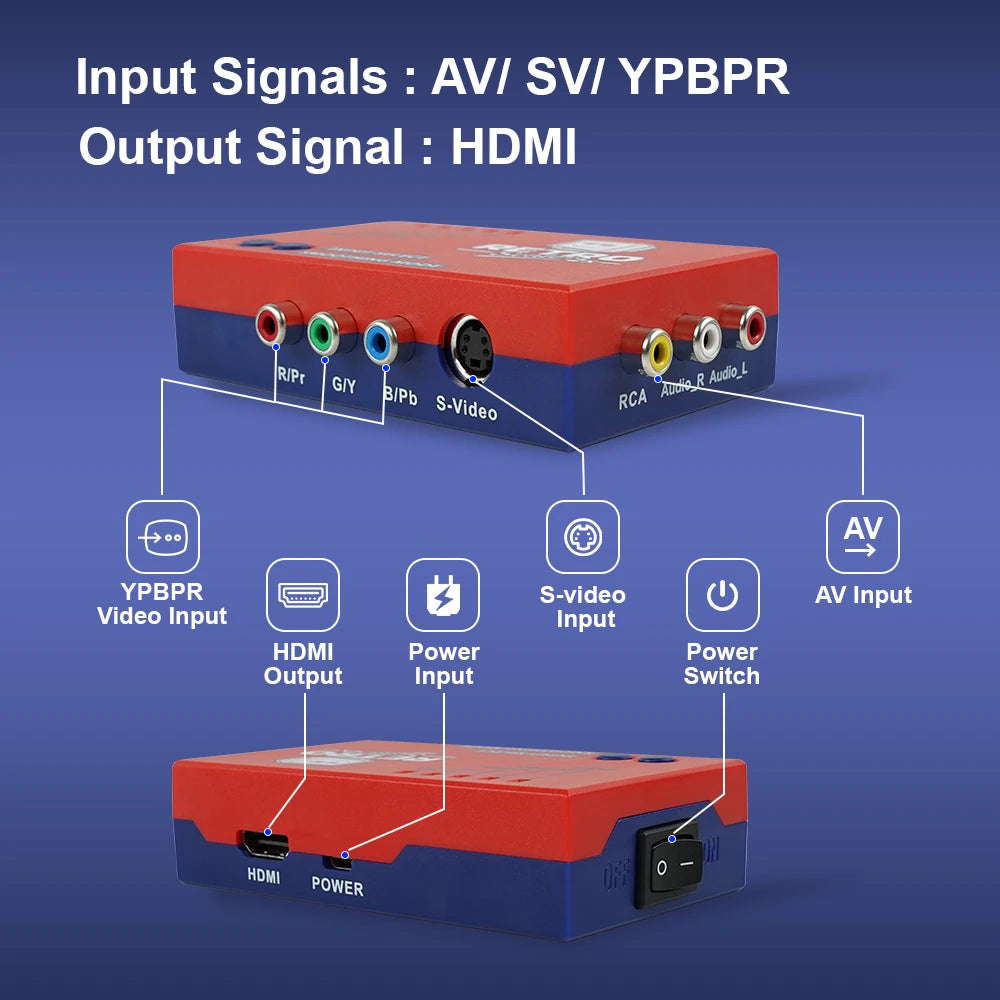

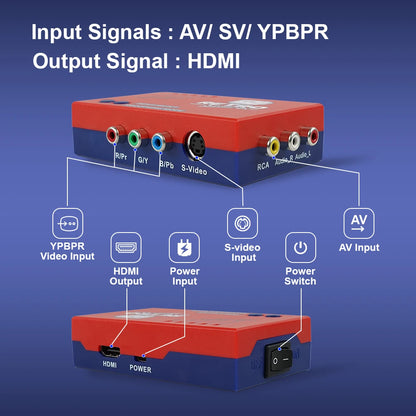

Komponentenvideoeingang--Verbinden Sie Komponentenvideoquellen (YPBPR) mit diesem Eingang.Als Hinweis gilt der in diesem Gerät verwendete ChipUnterstützt kein RGB, daher wird ein RGB-SCART-Eingang nie eine Option sein.

S-Videoeingang--Schließen Sie eine S-Video-Quelle (4-Pin-Anschluss) an diesen Eingang an, andere Quellen werden nicht unterstützt.

AV-Eingang-- Standard-Verbundstecker (RCA).Sie können Quellen wie Nintendo Super Famicom, Nintendo GameCube, N64 usw. anschließen.

HDMI-Videoausgang--Alle empfangenen Video- und Audiosignale werden auf dem modernen LCD-Monitor/Fernsehern mit HDMI-Schnittstelle ausgegeben.

Stromeingang-- Jedes hochwertige Micro-USB-Ladegerät kann zur Stromversorgung des RetroScaler2x verwendet werden, da es sich um ein sehr effizientes Gerät handelt.Sie können mich sogar über die USB-Anschlüsse Ihres Fernsehers mit Strom versorgen!



Netzschalter-- Schaltet das Gerät aus und wieder ein.



Eingangsauswahl (Eingangsauswahl)-- Die Eingabetaste wählt zwischen Verbund-, S-Video- und Komponentenvideoeingängen oder einer Kombination aus.

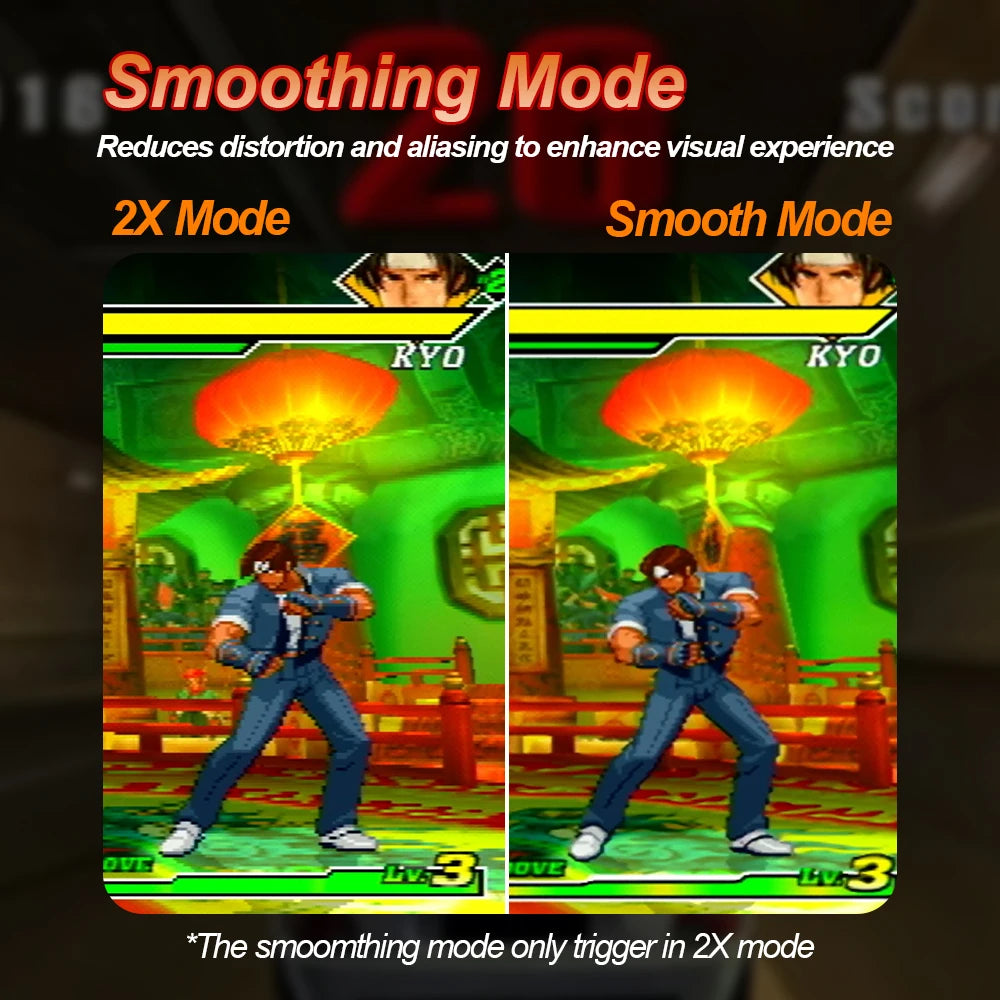

Ausgangsauswahl (LEISTUNG)-- Mit der Schaltfläche des Glättungsmodus können Sie wählen, in welchem Videomodus es sich befindet

FIL (blaue LED-Leuchten an):Dieser Modus fügt eine Filteroption hinzu, um die Bildverordnung für den 480p/576p-Ausgang zu minimieren.

2x Modus (orangefarbenes LED-Licht an):Dies ist der Standardmodus „LINEDOUBLE“ mit 480p/576p ausgegeben.Dies ist der Modus, bei dem das System beim Einschalten standardmäßig angezeigt wird.

Durchgang (sowohl orangefarbene als auch blaue LEDs leuchten aus):Dieser Modus gibt einfach alles aus, was das Eingangssignal ist, ohne die Auflösung zu ändern.

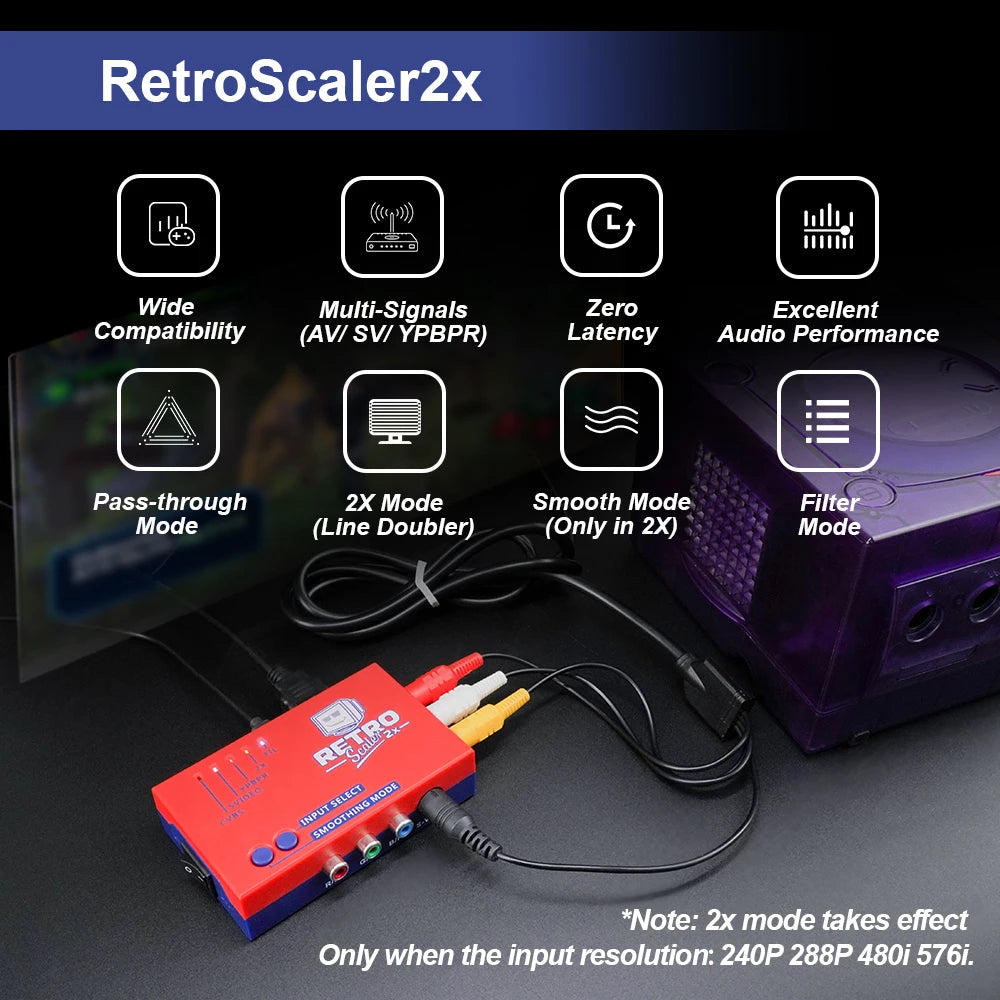

Eigenschaften des RetroScaler2x:

Signale / Auflösungen:

Der RetroScaler2x kann 240p/480i/288p/576i NTSC/PAL-Quellen akzeptieren, um in einen 480p/576p HDMI-Ausgang umzuwandeln (480p für NTSC, 576p für PAL).Beispielsweise werden 240p-Signale ordnungsgemäß unterstützt, was eine völlig progressive Linie mit einer doppelten bis zu 480p ermöglicht.480i-Signale werden enttäuscht und auch auf 480p verdoppelt.Beachten Sie, dass die Ausgabeauflösung dieses Geräts nur bis zu 480p/576p beträgt.

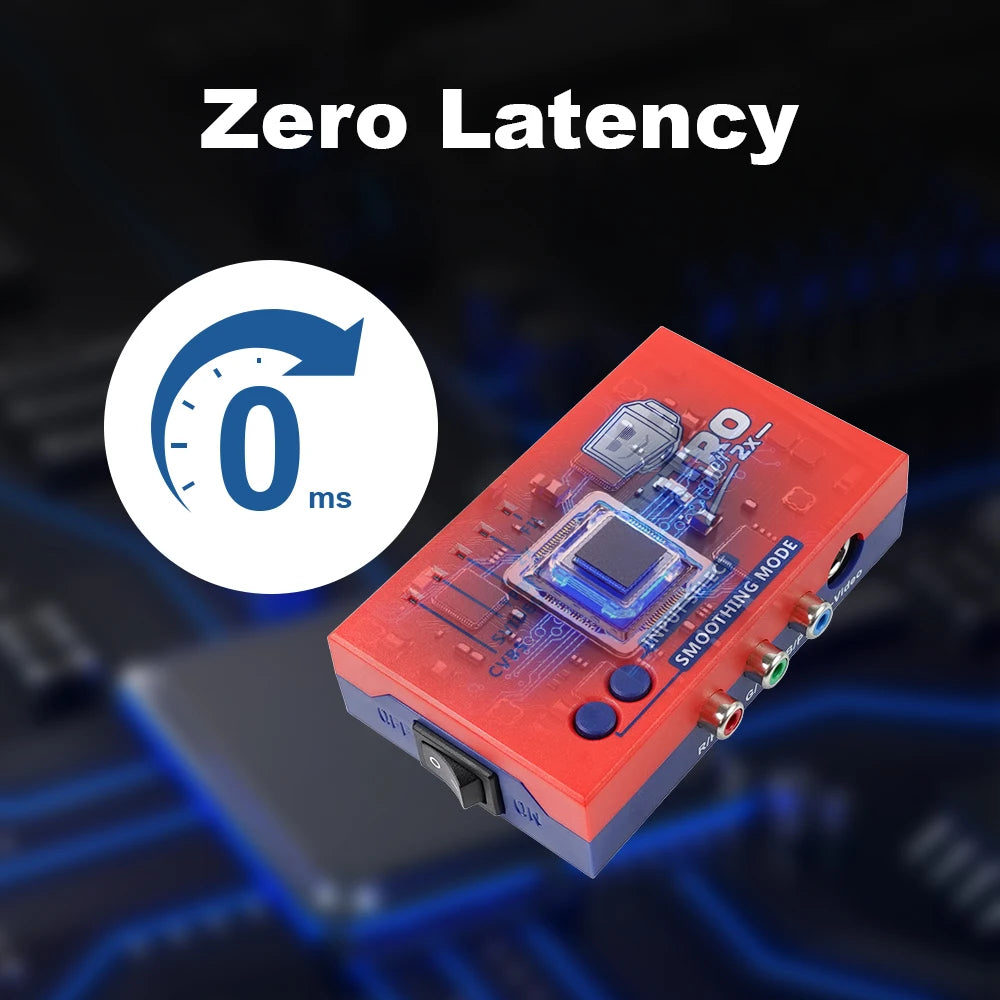

Nullverzögerung:

Der RetroScaler2x ist ein Nullverzögerungsgerät, das nachweislich mehrere Messungen und verschiedene Geräte verwendet.

Regionskompatibilität:

Sowohl NTSC- als auch PAL-Signale werden unterstützt, sie werden jedoch nicht ineinander umgewandelt.Das bedeutet, dass Sie das Signal anschließen können, mit dem Ihr Zielgerät kompatibel ist, NTSC funktioniert jedoch möglicherweise nicht auf PAL-HDMI-Geräten und umgekehrt nicht.

Filtermodi:

Der „FIL“-Modus basiert vollständig auf Präferenz, aber der durchschnittliche Retro-Gamer bevorzugt den FIL-Modus für 2D-Spiele (SNES, Genesis usw.) und für 3D-Spiele (N64, Saturn usw.).Außerdem kann der FIL-Modus bei einigen Spielen nur 480i helfen, Flimmern zu reduzieren.

Kompatibilität:

Ein weiteres großartiges Merkmal des RetroScaler2x besteht darin, dass er ein echtes 480p60-Signal ausgibt und es mit jedem Gerät kompatibel macht, mit dem ich es getest habe!Kompatibilität ist ein großes Problem für Retro-Gamer, da moderne Displays nicht zur Auflösung oder Bildwiederholfrequenz dieser älteren Konsolen eingesetzt werden.Dieses Gerät ist eine hervorragende Hilfe für Streamer, die das höchste Risiko einer Kompatibilität wünschen.

Leistung – Audio:

Die Audioleistung des RetroScaler2X ist gut, obwohl wir nicht mehr sagen müssen, dass es perfekt war.Im Allgemeinen gibt es keine Probleme mit der Audio-Digitalisierung, aber bei Büstenhaltergeräuschen wie Explosionen kann der Ausgang etwas rauer klingen als er über die OSSC durchgeführt wurde.Dies ist nicht etwas, das Sie wahrscheinlich auch an einem Fernsehlautsprechern bemerken werden, obwohl Sie möglicherweise über einen externen Verstärker oder ein Heimkinosystem verfügen.In diesem Fall ist es natürlich ganz einfach, Audio sowieso ganz einfach rund um den RetroScaler2X zu verlegen.

Der Durchgang:

Durch den Einsatz des RetroScaler2X in den Pass-Through-Modus werden eingehende Composite-, S-Video- oder Komponentensignale einfach transparent und auf HDMI digitalisiert.Die Unterstützung für 240p ist in der Welt des HDMI selten, aber durch das Hinzufügen eines einfachen HDMI-zu-VGA-Konverters können Sie das Signal erneut in den analogen Domän umwandeln.Dies macht das Gerät zu einem perfekten Transcoder für 15-kHz-Displays wie PVMs oder natürlich die OSSC.

1.Warum gibt es eine Klangverzögerung?

Dies hängt von der Kompatibilität des Fernsehers ab.Bitte versuchen Sie es mit einem anderen Fernseher.

2.Warum gibt es keine Bildschirmanzeige?

Bitte versuchen Sie, den Retrosceller in den 2X-Modus einzustellen.Und überprüfen Sie bitte auch, ob der von Ihnen verwendete Fernseher die vom RetroScaler2x abgegebene Auflösung unterstützen kann.

Wichtige Sicherheitsinformationen:

Bitte beachten Sie bei der Verwendung Ihres Retro Scaler2x die folgenden Sicherheitsvorkehrungen.

Verwenden Sie die richtige Stromversorgung-- Der Retrosceller2x wird von einem normalen 5-Volt-Micro-USB-Anschluss mit Strom versorgt, der über eine normale Stromversorgung oder von einem Gerät mit USB-Anschluss mit Strom versorgt werden kann.Bitte stellen Sie sicher, dass das Netzteil, das Sie verwenden, alle oben genannten Anforderungen erfüllt.Verwenden Sie niemals ein nicht reguliertes Netzteil, um Schäden am Gerät zu vermeiden.

Schalten Sie den Strom aus, bevor Sie das Gerät anschließen/trennen--Um Schäden an den Geräte-ICs zu vermeiden, schalten Sie immer den Strom aus, bevor Sie den Monitor oder das Gerät anschließen.

Nicht Feuchtigkeit aussetzen. Feuchtigkeitströppchen-- kann die Platine berühren und einen Kurzschluss verursachen.Tauchen Sie das Gerät niemals in Wasser.

Von Feuer oder starken Wärmequellen fernhalten–RetroScaler2X ist nicht brennbar, aber bei hohen Temperaturen, beispielsweise durch Feuer oder Elektroheizungen, können das Kunststoffgehäuse schmelzen.

Bitte beaufsichtigen Sie Kinder-- Retro ist kein Spielzeug und nicht für die Verwendung durch Kinder geeignet.Bitte beaufsichtigen Sie Kinder, wenn sie das Retro verwenden.

RetroTINK2X und OSSC

Sie können die beiden Geräte einfach im Tandem verwenden, sowohl Composite-Video als auch S-Video sowie erweiterte Funktionen von ossc unterstützen.Das Piggyback des RetroScaler2x zum OSSC ist ganz einfach. Alles, was Sie brauchen, ist ein einfacher HDMI-zu-VGA-Adapter.In unserem Shop führen wir ein versuchtes und getestetes Modell, das die 240p-Leistung vollständig unterstützt und nicht schwarze oder übernatürliche Weiß zerkleinert.

Stellen Sie mit einem passenden Adapter in der Hand den RetroScaler2X auf den Transcode-Modus, schließen Sie den HDMI-zu-VGA-Adapter an Ihren RetroScaler2X an und schließen Sie dann den Ausgang des Adapters über den VGA-Anschluss an Ihre OSSC an.Schalten Sie abschließend den VGA-Anschluss am OSSC in den 480p-Modus um (Probenahme opt -> 480p im Sampler -> DTV 480p). Sie haben Zugriff auf die berühmten Scanline-Engine- und Line-Multiplikationsmodi von OSSC mit all Ihren Composite-Video- und S-Video-Quellen.

Sie können auch auf Dinge wie den fortschrittlichen Timing-Tipper zugreifen, sodass Sie das Bild mithilfe der Hinterveranda-Bedienelemente zentrieren oder mit den V.Active-Bedienelementen einen kleinen Faux-Zoom auftragen können.

Die folgende Abbildung zeigt das Anschlussschema des AV-Signaleingangs:

1.Sie müssen einen 3,5-Stereo-Stecker auf den Lotus-Buchsenkopf vorbereiten, um AV-Audio und Ossc-Audio anzuschließen. Der gelbe Lotuskopf ist mit dem RCA des Retroscals2x verbunden.

2.Der HDMI-zu-VGA-Adapter dient zum Anschluss der HDMI-Schnittstelle des Retrosceller2x und der VGA-Schnittstelle von OSSC.
